Isang wire rope hoist ay isang kritikal na aparato para sa pagmamahalaga ng materyal na nai-engineer para sa kontroladong pag-angat, pagbababa, at paglalagay ng mabigat na load sa iba't ibang sektor ng industriya, konstruksyon, dagat at at loġistika. Karakterisado ng sugat ng isang high-strength wire rope (karaniwang 6×19 o 6×37 strand construction) sa paligid ng isang tambak na may makinang tiyakan, ito ay nagbibigay ng leverage sa mechanical power transmission (engine-driven or manual) upang magbigay ng pambihirang load-bearing capacity, positional accuracy, at durability - na sumasang-ayon sa mga internasyonal na pamantayan tulad ng ISO 4309 (wire rope), ASME B30.16 (hoists), at EN 13157 (lifting equipment). Ang artikulo na ito ay patuloy na nagsasaliksik sa mga aplikasyong teknikal, klasifikasyon, mga pangunahing bentahe, mga kriterio ng pagpili, at mga protocolo ng kaligtasan ng mga wire rope hoists, na nagbibigay ng propesyonal na reference para sa mga industriya, mga tagapamahala ng mga faċilitad, at mga espesyalista sa pagmamanay ng materyal



A wire rope hoistgumaganap sa prinsipyo ng pagbabago ng lakas ng pag-ikot (mula sa motor o kamay na crank) sa linear na paggalaw sa pamamagitan ng gear train at drum assembly. • Ang mga pangunahing komponente ng teknolohiya at ang kanilang mga detalye ay:

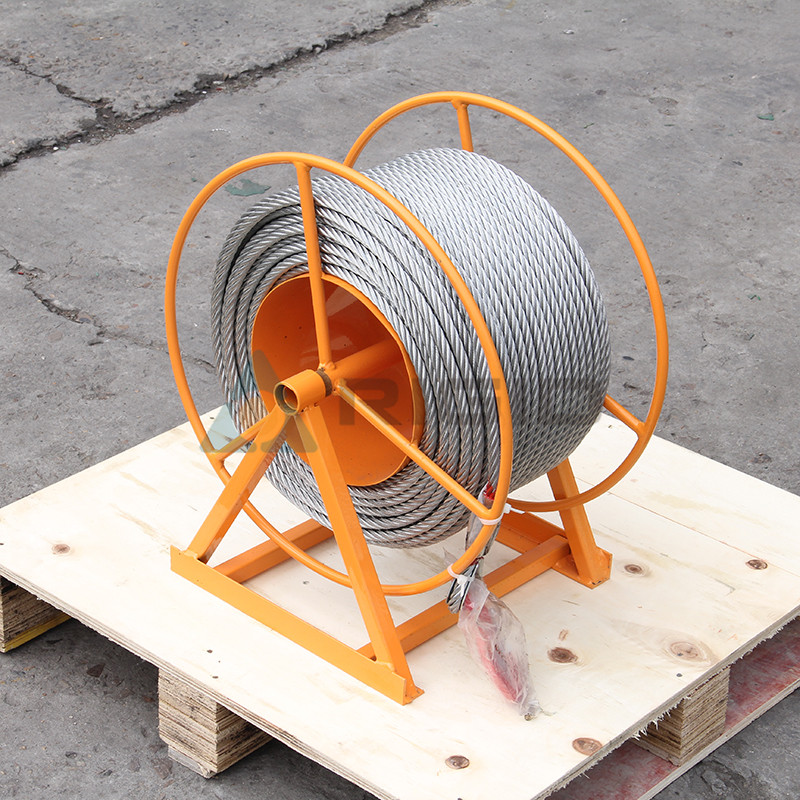

- Wire Rope: High-tensile steel (minimum na lakas ng paglabag 1500 MPa) o galvanized steel para sa pagtutol sa corrosion; • synthetic core (fibra) or steel core for flexibility/strength balance. Ipinagpatuloy sa ISO 4309 para sa pagod na pagod (≥10⁶ cycles).

- Drum: Carbon steel (CK45) o alloy steel (42CrMo4) construction, with grooved design to prevent rope slippage. Ang diameter ng tubo ay ≥ 18× diameter ng tubo ng tubo (ASME B30.16) upang mabawasan ang pagod sa pag-baluktot ng tubo.

- Gear Train: Planetary gear system (efficiency ≥90%) for high torque density or worm gear system (self-locking) for static load holding. - Gear ratio 40:1–1000:1, tailored to load capacity and lifting speed.

- Drive System: Electric (AC 380V/DC 24V), manual (hand chain), or pneumatic (compressed air, 0.6–0.8 MPa) power sources. - Mga motoryong elektrikal ay may klase ng proteksyon sa IP54+ para sa mga kapaligiran ng industriya.

- Brake System: Fail-safe mechanical disc brake or drum brake, capable of holding 150% of rated load (EN 13157). Dynamic braking optional for controlled descent of heavy loads.

- Control System: Wired (2–5 m cable) or wireless (RF, 50–100 m range) remote control, with proportional speed adjustment (0.5–5 m/min) for precision positioning.



2.1 Ayon sa Pagkakaroon ng Kuryente

| Type               | Technical Specifications                                                                 | Typical Applications                          |

|-------------------------|------------------------------------------------------------------------------------------------|---------------------------------------------------|

[UNK] Electric Wire Rope Hoist [UNK] Motor power 0.5–20 kW, rated load 0.5–50 tons, lifting speed 0.3–10 m/min. AC models for fixed installations; • DC modelo (12V/24V) para sa paggamit ng mga mobile. [UNK] Paggawa ng mga halaman, mga magażero, mga utomatikong linya ng produksyon. |

[UNK] Manual Wire Rope Hoist[UNK] Hand chain drive, gear ratio 40:1–60:1, rated load 0.5–10 tons. Walang pagdepende sa kapangyarihan, kompakto na disenyo. [UNK] Maliliit na workshop, remote construction sites, emergency backup. |

[UNK] Pneumatic (Air) Wire Rope Hoist [UNK] Compressed air-driven (0.6–0.8 MPa), explosion-proof (ATEX-certified), rated load 1–30 tons. - Magkasya para sa mga mapanganib na kapaligiran (inflammable dust/gas). [UNK] Mga refinery ng langis, mga halaman ng kemikal, mga operasyon sa minahan. |

[UNK] Trolley-Mounted Wire Rope Hoist [UNK] Integral trolley (manual/electric) for horizontal movement along I-beams (track width 100–600 mm). - Pag-aakyat at pagpasa ng funksyonal. [UNK] Overhead cranes, assembly lines, warehouse material handling. |



2.2 Ayon sa Load Capacity (Industrial Standards)

- Light Duty: 0.5–2 tons – Small-part assembly, retail warehouse.

- Medium Duty: 2–10 tons – Manufacturing, light construction, logistics.

- Heavy Duty: 10–50 tons – Steel mills, construction, marine cargo handling.

- Ultra-Heavy Duty: ≥50 tonelada – Pagtatayo ng tulay, paggawa ng mabigat na makina, mga plataporma offshore.



3.1 Paggawa at Paglalagyan

- Material Handling: Lifting and positioning raw materials (steel coils, aluminum ingots), work-in-progress components, and finished goods (machinery, equipment). • Ang mga hoists na naka-mount sa Electric trolley ay nagsasanib sa mga automated storage and retrieval systems (AS/RS) para sa mga magażebo na may mataas na lakas.

- Production Line Assembly: Precision lifting of heavy parts (e.g., engine blocks, industrial gearboxes) during assembly, with positional accuracy ±5 mm to ensure component alignment.

- Loading/Unloading: Efficient loading/unloading trucks, containers, and railcars, reducing manual labor and minimizing load damage.



3.2 Binuo at Infrastruktura

- Struktural na Installation: Lifting steel beams (10–50 ton), precast concrete panels, and reinforcement bars to heights up to 300 m (high-rise buildings). • Mga mabigat na electric hoists na may mataas na kapasidad ng lift (50-100 m) at kompensasyong wind load ay ginagamit sa paggawa ng tulay.

- Machinery Deployment: Paglalagay ng mga kagamitan para sa paggawa (excavators, generators) sa mga lugar ng trabaho, madalas sa mga nakakulong na espasyo kung saan ang katiyakan at katatagan ng pagload ay kritikal.

- Demolition Work: Controlled lowering of debris and structural components, leveraging fail-safe brakes to prevent accidental drops.



3.3 Marino at Offshore

- Operasyon ng Shipyard: Pagtaas ng mga bahagi ng hull ng barko, mga motor, at kargo (containers, bulk goods) na may mga hoists ng kabayo na hindi matigas sa corrosion (IP67-rated). Ang mga modelong Pneumatic ay pinakamahusay para sa mga platform offshore upang maiwasan ang mga panganib sa elektrisidad.

- Port Logistics: Loading/unloading containers (20–40 ft) and bulk cargo (grain, coal) using ultra-heavy duty hoists (≥50 tonnes) integrated with gantry cranes.

- Offshore Energy: Pag-serbisyo ng mga wind turbines at oil rigs na may pneumatic hoists na walang pagsabog, na nakakapangyarihan sa mga ekstremong temperatura (-40°C hanggang 60°C) at kapaligiran na may mataas na humigas.



3.4 Industrial Maintenance & Repair

- Machinery Overhaul: Lifting heavy machine components (e.g., turbine rotors, pump casings) for maintenance, with manual or electric hoists providing precise control to avoid damage to sensitive parts.

- Mga Plant Shutdowns: Mabilis na pagtanggal at pagpapalit ng malalaking kagamitan (heat exchangers, reactors) sa mga rafinery at mga halaman ng kemikal, gamit ang mga mabigat na duty hoists na may mataas na kapangyarihan ng load at mabilis na pagtataas.



3.5 Mining & Resources

- Underground Mining: Explosion-proof pneumatic hoists for lifting ore, equipment, and personnel in underground tunnels, compliant with ATEX Zone 1/2 standards for flammable gas environments.

- Surface Mining: Paggamit ng mga malalaking fragments ng bato at kagamitan ng pagmimina (loaders, trucks) na may ultra-mabigat na mga hoists ng tungkulin, na may mga lubid na kabayo na hindi matigas sa pag-abrasion at mga lugar na hindi matigas sa dust.



4.1 Maligayang Kapayahan sa Pagdadala ng Load

Ang mga wire rope hoists ay may hawakan ng mga load mula sa 0.5 tonelada hanggang 100+ tonelada, na may katotohanan ng kaligtasan ng 5:1 (ISO 4309) para sa dinamikong load (shock, vibration) at pagsuot ng lubid. - Ang mga ultra-mabigat na modelo ng tungkulin ay ginagamit para sa mga kritikal na mga aplikasyon tulad ng paggawa ng mga tulad at pagpapanatili ng mga platform offshore.



4.2 Precision & Control

- Positional Accuracy: ±5 mm para sa mga modernong modelo ng duty, ±2 mm para sa precision industrial applications (e.g., manufacturing assembly), upang masiguro ang tiyak na paglalagay ng load at pagbabawasa ng pinsala sa materyal.

- Speed Control: Proporcional speed adjustment (0.3–10 m/min) ay nagpapahintulot sa mga operador na magbalanse ng epektibo (mabilis na pagangat para sa mga liwanag na load) at kontrol (mabagal na pagbababa para sa mabigat/pinong load).



4.3 Pagkatagalan at Pagsasaayos sa Pagkapaligiran

- Robust Construction: High-strength steel frames, corrosion-resistant coatings (zinc plating, powder coating), and sealed gearboxes extend service life to 10,000+ operating hours.

- Extreme Environment Compatibility: IP54-IP67 protection ratings for dust/water resistance; • ang mga pagkakaiba sa pagsabog (ATEX) at ang mga pagkakaiba sa mataas na temperatura (hanggang 200°C) para sa mga panganib o malungkot na kondisyon.



4.4 Pagkaiba-iba at Integration

- Power Source Flexibility: Electric (fixed installations), manual (remote sites), or pneumatic (hazardous environments) options to suit diverse operational needs.

- System Integration: Compatible with overhead cranes, gantry cranes, and automated systems (AS/RS), enabling seamless integration into existing material handling workflows.



5.1 Load Capacity & Safety Factor

- Magpipili ng lift na may rated load ≥1.2 × ang pinakamalaking inaasahang static load (na naglalarawan ng mga dinamikong factory tulad ng pagbilis at hilig).

- Siguraduhin ang pagpapatunay sa mga pangangailangan sa faktor ng kaligtasan (≥5:1 para sa tali ng kabayo, ISO 4309) upang mabawasan ang panganib ng pagkabigo ng tali.



5.2 Lift Height & Speed

- taas ng lift: Match to application (e.g., 10–20 m for warehouses, 50–100 m for high-rise construction).

- Pagtaas ng bilis: Balance efficiency at control (0.3–1 m/min para sa mabigat na load, 5–10 m/min para sa liwanag load).



5.3 Power Source & Environmental Conditions

- Elektriko: Ideal para sa mga maayos na installasyon na may matatag na enerhiya (380V AC); - DC modelo para sa paggamit ng mga mobile.

- Manual: Best for low-frequency, small-load applications or power-free environments.

- Pneumatic: Implosion-proof, suitable for hazardous (ATEX Zone 1/2) or wet environments (marine, mining).



5.4 Kailangang pangangailangan sa katagalan at pagsunod

- Wire rope type: Steel core for high strength, fiber core for flexibility; - galvanized or stainless steel for corrosion resistance.

- Class of protection: IP54+ for dust/water resistance; - IP67 para sa paggamit ng mga marine/offshore.

- Maintenance interval: Magpipili ng mga modelo na may mga disegel na komponente upang palawakin ang mga interval ng serbisyo (500–1000 oras ng pagpapatakbo).



5.5 Kaligtasan

- Fail-safe brake system (holds 150% of rated load).

- Overload protection (mechanical or electronic) to prevent exceeding rated capacity.

- Emergency stop button at limit switches (upper/lower) upang maiwasan ang over-travel.



6.1 Pagsunod ng mga patakaran

- Adhere to ASME B30.16 (hoists), ISO 4309 (wire rope), EN 13157 (lifting equipment), and OSHA 1910.184 (material handling) standards.

- Ang mga modelo na walang katibayan sa pagsabog ay dapat sumasang-ayon sa ATEX (Europa) o NEC (Hilagang Amerika) para sa mga mapanganib na kapaligiran.



6.2 Karaniwang Inspektyon at Maintenance

- Araw-araw na Checks: Isipin ang wire rope para sa pagsira, pagsira, o nasira strands (palitan kung ≥5% ng strands ay nasira sa anumang 6-pulgada na seksyon); - suriin ang trabaho ng breke at ang responsiveness ng control.

- Periodic Maintenance: Lubricate gear trains every 500 operating hours; • bawat taon ang pagsusulit ng proteksyon sa pagsobrang-load at mga sistema ng breke; • magpalitan ng kabayo kada 1-3 taon (ayon sa paggamit).

- Certification: Annual inspection by a qualified technician, with documentation of compliance (ISO 9001).



6.3 Operator Training & Best Practices

- Ang mga operador ay dapat magkumpleto ng OSHA 1910.184 na pagsasanay at ipakita ng kakayahan sa kalkulasyon ng load, pagpapatakbo ng mga kagamitan at mga emergency procedures.

- Pagbabawal na pagsasanay: Exceeding rated load, side-loading (causes rope damage), operating with damaged components, or standing in the load's "danger zone" (1.5× rope length from drum).

- Kagamitan ng kaligtasan: Gamitin ang mga dampeners ng lubid upang maiwasan ang pagkukumpisal kung ang kabayo lubid snaps; • ang mga operador ay dapat magsuot ng PPE (mahirap na sumbrero, guwantes, baso ng kaligtasan).
